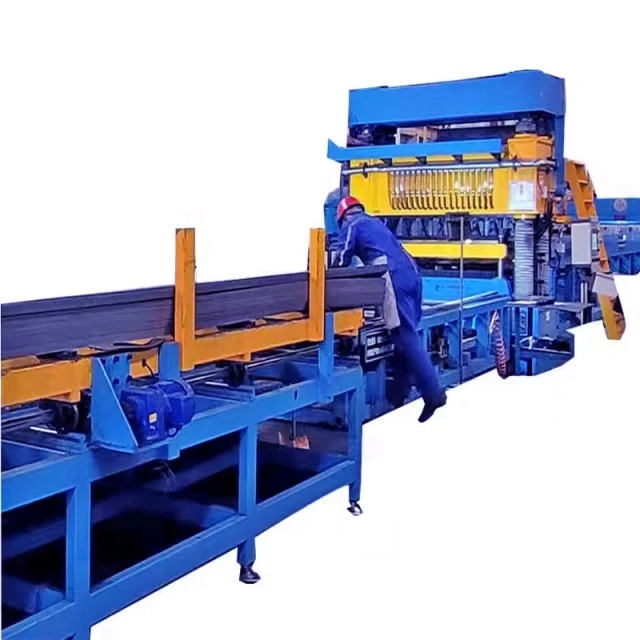

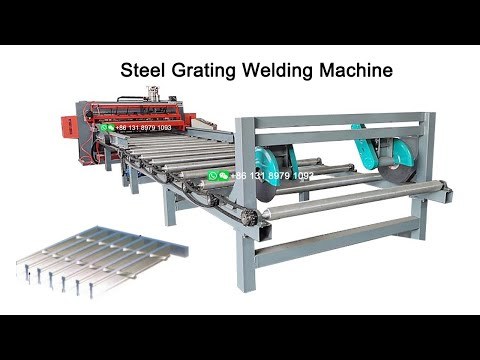

Машина для сварки стальных решеток также называется машиной для сварки металлических решеток, машиной для стальных сетчатых решеток. Машина для сварки стальных решеток большой мощности использует передовые среднечастотные трансформаторы постоянного тока и инверторную технологию сварки. Машина для сварки стальных решеток малого типа использует промышленные частотные сварочные трансформаторы для более низкого энергопотребления.
Технические параметры:
|
Модель |
СГ-1000 |
СГ-1000С |
|
Частота сварки |
1000 Гц Средняя частота |
Промышленная частота |
|
Скорость |
420-480 м2 в день (8 часов) |
30-100м2 в день (8 часов) |
|
Метод сварки |
2 шт. перекладины на ход |
2 очка одной перекладины за удар |
|
Время сварки |
8-9 секунд/ход |
8-9 секунд/ход |
|
Поперечная перекладина |
круглый пруток/витой квадратный пруток 5-8 мм |
|
|
Отверстие для поперечной перекладины |
35-150 мм (по индивидуальному заказу) |
50-150 мм (по индивидуальному заказу) |
|
Размер плоского стержня |
ширина 20-100мм, толщина 1-10мм |
|
|
Плоское отверстие стержня |
30-80 мм (по индивидуальному заказу) |
50-100 мм (по индивидуальному заказу) |
|
Ширина решетки |
≤1200мм |
≤1000мм |
|
Длина решетки |
≤6000мм |
≤6000мм |
|
Номинальная мощность: |
350 кВА ×10 шт. |
250кВА ×2шт |
|
Источник питания |
≥1200 кВА |
≥200 кВА |
|
Номинальный ток |
2500А |
300А |
|
Давление сварки |
125T(регулируемый) |
10T(регулируемый) |
|
Охлаждающая вода |
500л/мин |
50л/мин |
|
Сжатый воздух: |
0,63МПа |
0,3МПа |
|
Измерение |
18*5*2.7м |
15*2,5*1,5м |
|
Масса |
13Т |
4.2Т |
Машина для сварки металлических решеток:
Линия по производству стальных решетчатых настилов может быть изготовлена по индивидуальному заказу в соответствии с требованиями заказчика. Основное оборудование: пресс-сварочный станок для стальных решеток, станок для резки поперечных прутков, автоматический сервоприводный отрезной станок, заточной станок, станок для скручивания поперечных прутков, автоматическая линия по производству зубьев для плоских прутков.
Машина для волочения скрученного квадратного прутка производит поперечные прутки для стальных решетчатых панелей.

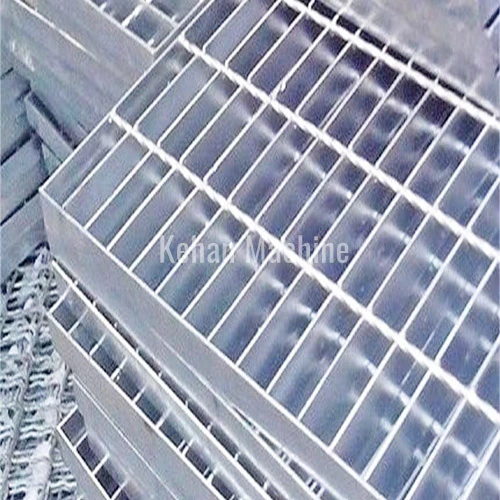

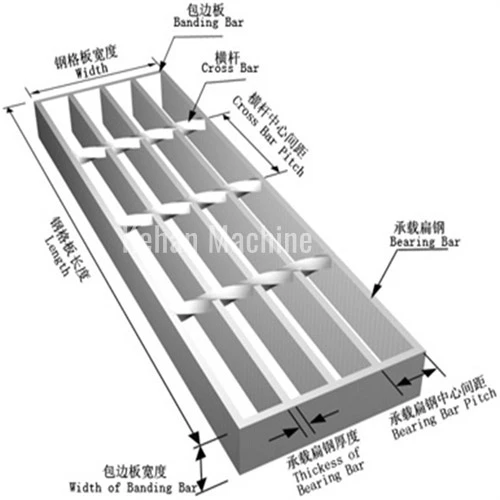

Машина для сварки стальных решеток обрабатывает стальные решетки с поперечными и плоскими прутьями.

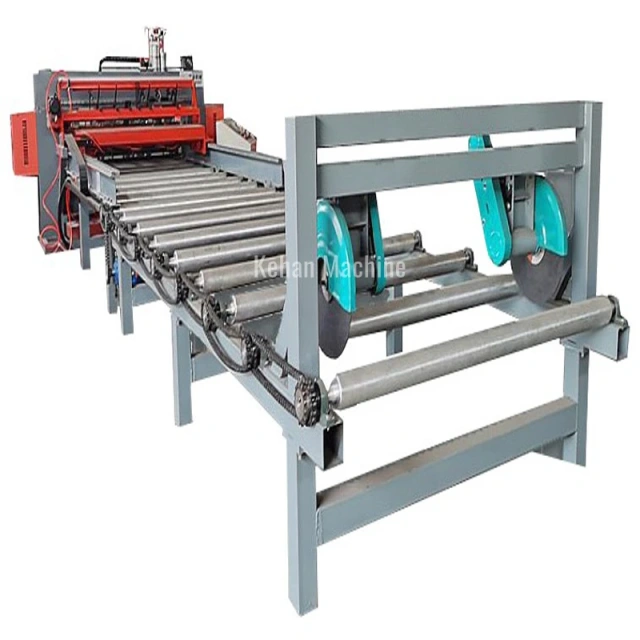

Машина для обрезки поперечных планок отрезает поперечные планки от боковин решетки.
Поперечно-пильный станок разрезает большие решетки на мелкие части.
Машина для волочения скрученного квадратного прутка
Должна быть принята катанка из быстрорежущей углеродистой стали с кислотным травлением, фосфатированием и омылением. Оборудование используется для прокатки конца круглой стали, волочения круглой стали в скрученную квадратную сталь, правки и резки по длине.
Машина для обрезки поперечной планки
Он отрезает лишние поперечные прутья с обеих сторон сварной стальной решетки. Оборудование оснащено автоматической подачей стальной решетки, ручной регулировкой ширины пильного полотна, автоматической обрезкой лишней поперечной прутка, а поперечная прутковая стальная решетка соответствует требованиям национального стандарта Yb/t4001-2007 от начала до конца.
Поперечно-пильный станок:
Оборудование имеет функции автоматической подачи и точного позиционирования стальной решетки.
Оборудование имеет функции автоматического зажима и резки.
Оборудование оснащено линейными направляющими, которые отличаются износостойкостью и точностью.
Серводвигатель используется для подачи оригинальной платы оборудования с высокой точностью.
Имеет функцию обнаружения передней перекладины стальной решетки, которую можно включать и выключать по желанию.

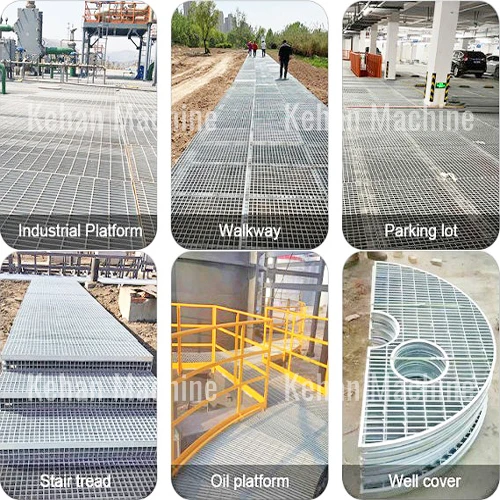

Применение стальной решетки:
Стальные решетки широко используются в различных отраслях промышленности в стране и за рубежом. Они в основном используются в качестве промышленных платформ, ступеней лестниц, поручней, полов проходов, бортов железнодорожных мостов, платформ высотных башен, крышек дренажных канав, крышек люков, дорожных ограждений, многоэтажных парковок, ограждений для офисов, школ, заводов, предприятий, спортивных площадок, садовых вилл, а также могут использоваться в качестве внешних окон жилых домов, балконных ограждений, ограждений для автомагистралей и железных дорог и т. д.
